《工业园区挥发性有机物光离子化传感器（PID）网格化监测技术规范》解决方案

01 方案概述

《工业园区挥发性有机物网格化监测技术规范》中要求每季度抽取数不少于设备总数的10%，采用移动式动态稀释仪在现场对其进行零气及标准气体标定。标定时采用动态配气仪对标准气体进行稀释，记录标气温度和湿度。

卡佛公司为工业园区VOC网格化监测提供加湿配气、PID传感器及质控仪器的方案产品。其中DgD Si系列加湿配气属核心产品，DgD Si系列使用流路钝化与超临界汽化技术，可实现多组分 VOCs 在 20%~95% 湿度下的精确配气，支持异丁烯、丙烷、丙酮、乙酸乙酯、氯乙烯、丙烯醛等污染源中源解析。

作为国内首台套“加湿配气”装置，其研究成果于2016年刊录在 SCI 期刊中；并在《工业园区挥发性有机物网格化监测技术规范》编制中做出贡献，得到编制组认可。

02 方案内容

2.1 加湿配气

• 组分稀释：所有气体流量经硅烷化处理，对高活性污染物无吸附，无残留。
• 精确加湿：是国内唯一可实现20-95%精确控湿的配气装置。
• 轻巧便携：整机重量不超过10kg，标定组件与阀门、管件均做了MINI化。
• 远程控制，质控上传：可通过4G对配气过程进行远程控制，并将质控信息上传至管理网络。

2.2：PID传感器

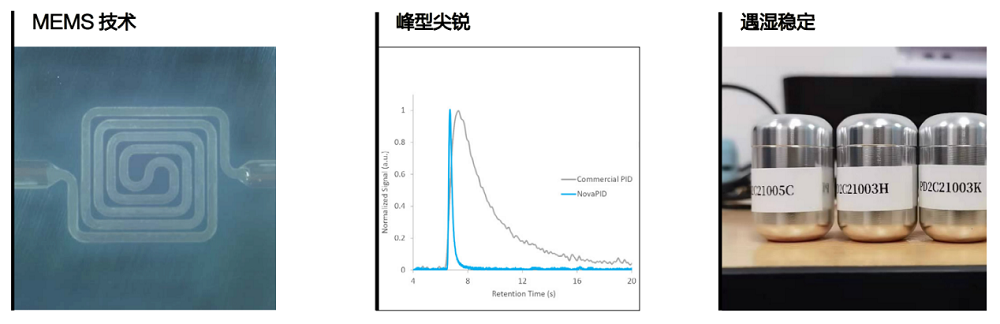

卡佛公司代销Nova公司PID产品，Nova-PID基于MEMS（微机电系统）技术，以低成本实现快速响应。通道采用微型制造，电离室体积小，几乎为死体积。腔室的体积只有1.3微升，其中大多数光子被通过腔室的分子吸收，产生电信号。气体流速可高达每分钟几十毫升。同时，通流设计导致几乎零死体积，并产生非常尖锐的响应。是目前受湿度影响最小的PID传感器。

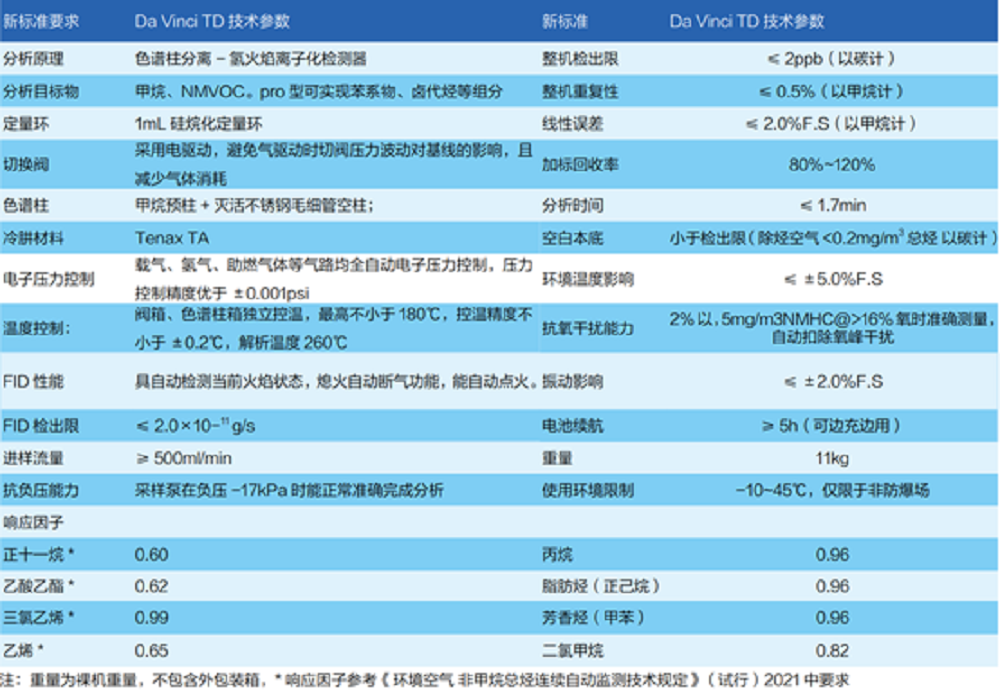

2.3 质控仪器：Da Vinci – TD浓缩型NMVOC分析仪

对于PID型的网格化监测仪需定期使用FID检测器的 NMVOC分析仪比对标定，NMVOC 分析仪是将甲烷分离后所有的 VOC 经浓缩吸附脱附后的VOC总量指标，从测试原理可等效理解为直测法环境空气和无组织的非甲烷烃总和，但和差减法非甲烷总烃定义有所差别。
